Mengenal Jenis-Jenis Kabel Audio: XLR, TRS dan TS – Sistem tata suara di dalam studio rekaman terdiri dari berbagai komponen yang saling terhubung. Penghubung utama antarperangkat tersebut adalah kabel audio. Banyak pemula sering mengabaikan pemilihan kabel karena menganggap semua kabel audio memiliki fungsi yang sama persis.

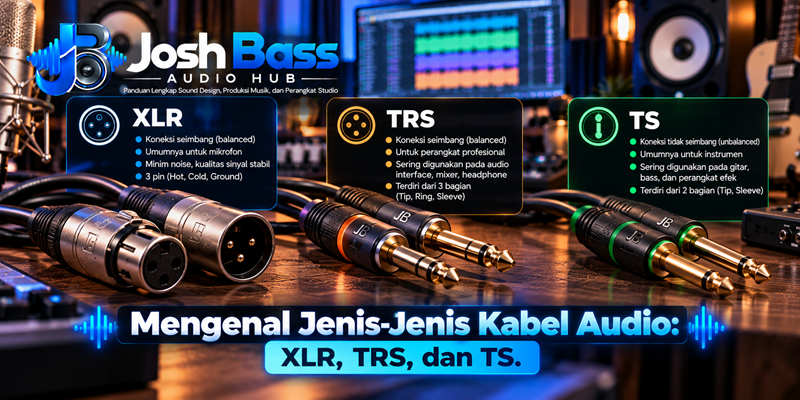

Mengenal Jenis-Jenis Kabel Audio: XLR, TRS, dan TS
Padahal, penggunaan jenis kabel yang salah dapat memicu gangguan suara, dengung (hum), hingga hilangnya detail frekuensi penting. Setiap jenis kabel dirancang untuk kebutuhan sinyal yang berbeda. Mengenal karakteristik kabel XLR, TRS, dan TS adalah langkah dasar yang wajib dikuasai oleh setiap musisi dan sound engineer.
1. Kabel TS (Tip-Sleeve): Standar Sinyal Unbalanced
Kabel TS merupakan jenis kabel audio yang paling sering dijumpai dalam dunia musik instrumen. Kabel ini umumnya digunakan untuk menghubungkan gitar elektrik, bass, dan keyboard menuju amplifier atau audio interface.
Karakteristik dan Konstruksi Kabel TS
Kabel TS menggunakan konektor dengan dua bagian konduktor utama yang dipisahkan oleh satu cincin isolator hitam. Bagian ujung disebut Tip (ujung) yang membawa sinyal audio utama, sedangkan bagian pangkal disebut Sleeve (selongsong) yang berfungsi sebagai jalur ground.
Kelemahan Utama Kabel TS
Kabel TS dirancang untuk membawa sinyal tidak seimbang (unbalanced). Sifat sinyal ini membuat kabel rentan menyerap gelombang elektromagnetik dari lingkungan sekitar, seperti sinyal radio atau arus listrik AC. Oleh karena itu, penggunaan kabel TS sebaiknya dibatasi dengan panjang maksimal tidak lebih dari 6 meter untuk menghindari suara dengung.
2. Kabel TRS (Tip-Ring-Sleeve): Fleksibilitas Sinyal Balanced dan Stereo
Kabel TRS sepintas terlihat mirip dengan kabel TS. Perbedaan utamanya terletak pada jumlah cincin isolator hitam yang melingkari konektor logamnya.
Konstruksi dan Fungsi Ganda Kabel TRS
Kabel TRS memiliki tiga bagian konduktor, yaitu Tip, Ring (cincin tengah), dan Sleeve. Konfigurasi ini memungkinkan kabel TRS digunakan untuk dua fungsi yang sangat berbeda:
-
Sinyal Seimbang (Balanced): Digunakan untuk menghubungkan perangkat audio profesional seperti audio interface menuju studio monitor. Jalur Tip membawa sinyal positif, Ring membawa sinyal negatif, dan Sleeve berfungsi sebagai ground. Sistem ini mampu membuang gangguan elektromagnetik secara otomatis (noise cancellation).
-
Koneksi Stereo / Insert: Digunakan untuk kabel headphone atau jalur aux send pada konsol mixer. Jalur Tip untuk saluran kiri (left), Ring untuk saluran kanan (right), dan Sleeve sebagai ground bersama.
3. Kabel XLR: Standar Industri untuk Mikrofon dan Audio Profesional
Kabel XLR merupakan standar emas dalam dunia audio profesional dan penyiaran (broadcasting). Kabel ini dirancang khusus untuk menangani transmisi sinyal audio berjarak jauh tanpa mengalami penurunan kualitas suara.
Konstruksi dan Sistem Kabel XLR
Kabel XLR umumnya menggunakan konektor dengan tiga pin di dalamnya. Tiga pin tersebut masing-masing berfungsi untuk membawa sinyal positif (hot), sinyal negatif (cold), dan jalur pelindung ground (shield).
Sistem transmisi seimbang tiga jalur ini membuat kabel XLR sangat kebal terhadap gangguan bising eksternal. Anda dapat membentangkan kabel XLR sepanjang puluhan meter di atas panggung tanpa perlu khawatir muncul suara dengung.
Penggunaan Utama Kabel XLR
Kabel XLR wajib digunakan untuk menghubungkan mikrofon kondensor maupun dinamik menuju audio interface atau preamp. Selain itu, beberapa studio monitor tingkat menengah ke atas juga menyediakan pilihan input menggunakan kabel XLR. Rekomendasi Headphone Studio Terbaik untuk Editing Musik dan Podcast
Ringkasan Perbedaan Utama Kabel Audio
Untuk memudahkan Anda dalam memilih kabel yang tepat di studio, perhatikan ringkasan fungsi berikut:
-
Kabel TS (1 Cincin Isolator): Digunakan khusus untuk instrumen musik unbalanced seperti gitar elektrik dan bass.
-
Kabel TRS (2 Cincin Isolator): Digunakan untuk sambungan seimbang (balanced) antarperangkat studio serta kabel headphone.
-
Kabel XLR (3 Pin Konduktor): Digunakan untuk mikrofon dan transmisi audio profesional berjarak jauh.
Kesimpulan
Memahami perbedaan jenis kabel audio antara XLR, TRS, dan TS akan menghindarkan Anda dari masalah teknis yang membuang waktu. Penggunaan kabel yang tepat menjamin integritas sinyal tetap murni dari sumber suara hingga hasil rekaman akhir. Selalu periksa jenis input dan output pada perangkat Anda sebelum memilih kabel penghubung yang akan digunakan.
